自從國家政策開始強調環保以來，污水處理中黑臭水體一直是水環境的一個嚴重問題，水體灰黑惡臭影響了廣大城鄉居民的生活質量。大量工業廢水匯入河流，導致水體發生黑臭現象，水生態系統也在面臨巨大的挑戰。目前，黑臭水體的治理主要有3種方式，物理法、化學法和生物法。物理法是指利用材料物理特性的方法，例如利用碳吸附的物理特性，以及用網來吸附某些固體物質，最終達到凈化的效果?；瘜W(xué)法是指經過一系列的化學變化，例如酸堿中和，酸性物質過高，可以通過添加堿性制劑來平衡水體酸堿度。當污水中含有有害物質時，可以通過添加另一反應物與之發生化學反應，生成不溶于水的物質或無害物。例如硫酸銅CuSO4，就可以用氫氧化鋇Ba(OH)2來反應，生成物都為不溶物，即達到了處理的效果。生物法，許多植物、藻類本身帶有凈化水體的能力，通過自身微生物的降解，可以和黑臭水體中的有害物質進行分解，最終達到治理黑臭水體的效果。物理法和化學法對黑臭水體短時間內可以達到良好效果，但都不能從根本上有效治理。生物法治理黑臭水體周期較長，對一些特定的工業廢水中的重金屬離子不能有效降解。因此單一的方法治理黑臭水體，都不能達到長時間有效的治理，其效果也存在缺陷。因此，應當根據河流水質的自身特點，制定不同的治理方案，多種治理工藝相結合，達到水質凈化的目的。

    大沽排水河為天津市西青區代管二級排水河道，起于三孔閘，止于西青津南交界，全長24.02km，堤頂高程3.5～6.0m，河底高程-0.2～-0.53m，上口寬20～25m，下口寬8m，邊坡比1:2，河底坡降1/20000，設計水位2.7m，設計體積流量8m3/s。河道來流水體水質指標較低，入境后，指標升高再降低，但仍為GB3838－2002劣V類，氨氮含量、高錳酸鹽指數、COD較高。周邊養殖廢水排放問題較嚴重，且存在雨污合流和管網盲區問題。

   采取分級處理黑臭水體。一級采用孔板式細格柵，沉砂池和沉淀池進行初步柵渣、沉砂和污泥處理；二級采用生物膜-膜反應器（復合MBR）裝置處理。使其最終達到GB3838－2002的V類水標準。

    1、水質指標

    1.1、儀器

    表1是大沽排水河不同斷面的水質監測數據。結合大沽排水河水質數據，計算綜合水質標識指數Iwq：

    式中，X1、X2由計算獲得，X1為河流總體的綜合水質類別，X2為綜合水質在X1類水質變換區間內所處位置，判斷水質等級只需參考X1，X2即可；X3和X4根據比較結果得到，X3為參與綜合水質評價的水質

    指標中，劣于水環境功能區目標的單項指標個數；X4為綜合水質類別與水體功能區類別的比較結果。

    1.2 設計進出口水質

    由大沽排水河水質監測數據明顯可以看出，位于精武鎮入境斷面的水質相對最為嚴重。以此作為設計水質指標進口處的參照標準，見表2

    2、污水處理工藝及流程

    2.1、工藝原理

    在復合MBR系統中首先加入填料形成生物膜，和懸浮生長的微生物共同達到對黑臭水體污染物的降解效果，兩者之間的交互作用同時增強了膜生物反應器系統的整體的調節機制，使復合MBR系統增強了一定的抗沖擊負荷能力。在復合MBR系統中加入填料的目的首先是為了增強系統整體的抗沖擊能力，以此來保障對黑臭水體的治理效果；其次是通過添加填料，降低反應器中懸浮狀態下活性的污泥含量，膜不易受到污染，進而保證了較高的膜通量。

    2.2、工藝流程

    對黑臭水體水樣采取分級處理措施：一級采用孔板式細格柵、沉砂池和沉淀池進行初步柵渣、沉砂和污泥處理，二級運用生物膜-膜生物反應器處理。具體包括生物膜、曝氣管、曝氣槽、填料以及鼓風機。見圖1。

    3、主要設備及其參數

    該裝置以一體式MBR為基礎。膜組件浸沒在生物反應器中，出水需要通過負壓抽吸經過膜單元后排出。體積小，整體性強，工作壓力小，節能且不易堵塞。

    1）膜材質與組件。采用管式陶瓷膜，密封材質為硅橡膠，可以有效避免有機膜的不足，并且化學性質穩定，抗污染能力強，耐高溫和酸堿，可以在惡劣的環境下使用，機械強度高，壽命長。組件結構簡單，12芯，用于中小規模的水處理，更換方便，進水預處理要求低，易清洗。

    2）膜種類。采用微濾膜（MF），孔徑為0.1μm，可分離0.2～1μm的大顆粒和大分子物質，操作壓力為0.1MPa。

    3）鼓風機。曝氣風機采用回轉式鼓風機，選用3臺（1備2用），凈質量120kg，風量1.09m3/min，頻率50Hz，轉速430r/min，功率為1.5kW，排風口徑為40mm。

    4）格柵。格柵選取孔板式細格柵，主體材質為SUS304，柵隙為6mm，電機功率為1.8kW，柵前水深1.0m，設備長1230mm，設備寬1000mm，分離效率可達80%以上。

    5）沉砂池。曝氣沉砂池，水平流速6cm/s，寬深比1.2，停留時間5min，穿孔曝氣管材質為SS304，直徑5mm。

    6）沉淀池。斜管沉淀池，斜管孔徑90mm，與水平夾角60°，污水流速0.6mm/s，表面水力負荷2.3m3/(m2•h)。

    4、運行效果

    裝置于2018年7月15日開始實施，自7月15日－9月15日對進、出口斷面水質進行監測，歷時2個月，監測頻率為2次/周，共監測16組數據。COD、TP、NH3-N的最終去除率見表3。

    4.1、COD的去除

    裝置對COD的去除效果見圖2

    由圖2可知，該裝置治理的COD有明顯下降趨勢，進口斷面為57.13mg/L，經過16次監測后，出口斷面COD降為36.61mg/L，去除率35.92%。COD降解速率在第1個月末達到最大，之后去除效果緩慢，最終COD穩定在36mg/L左右，達到GB3838－2002的V類水標準。

    4.2、NH3-N的去除

    裝置對NH3-N的去除效果見圖3

    由圖3可知，該裝置對NH3-N去除效果與COD去除效果明顯不同。進口斷面NH3-N的質量濃度8.82mg/L，最終出口斷面NH3-N的質量濃度3.55mg/L，滿足近期對NH3-N治理的設計要求。去除率達到59.75%。裝置前期對NH3-N去除效果更為明顯。

    4.3、TP去除的效果

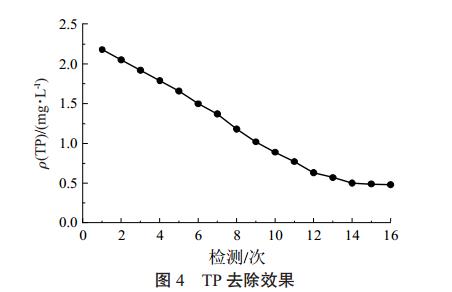

    裝置對TP的去除效果見圖4。

    由圖4可知，對TP的去除效果近乎線性關系。進口斷面TP的質量濃度2.18mg/L，治理2個月后，TP的質量濃度下降到0.48mg/L，滿足近期對TP治理的設計要求，去除率達到77.98%。對TP含量數據和監測周期進行分析，可得出的經驗公式ρ(TP)/(mg•L-1)=2.248-0.1248x（x為檢測次數），相關系數R2=0.9755。

    5、結 論

    針對河流黑臭水體，采取分級處理措施。一級處理工藝采用孔板式細格柵，沉砂池和沉淀池進行初步柵渣、沉砂和污泥處理。二級處理工藝運用生物膜-膜反應器（復合MBR）處理黑臭水體。

    最終大沽河排水主要污染物COD和NH3-N、TP的質量濃度由最初的57.13mg/L和8.82、2.18mg/L分別下降到36.61mg/L和3.55、0.48mg/L，最終去除率分別達到35.92%和59.75%、77.98%。滿足初期設計出口水質指標，COD最終達到GB3838－2002的V類水標準。長時間以此治理黑臭水體，有望達到V類水標準。

    本設備體積小、整體性強、工作壓力小且節能[10]。若采用超濾膜，選取更大型號的設備，對水體的治理效果將更為顯著。但運用生物膜技術治理黑臭水體，膜易受污染，且造價昂貴，因此作為城市治理污廢水尚未得到推廣與普及。為此，還要做更深入的研究。http://www.hbkjzk.com
